Modelo:
PRG-SE-Cd1d2d3-O2d4

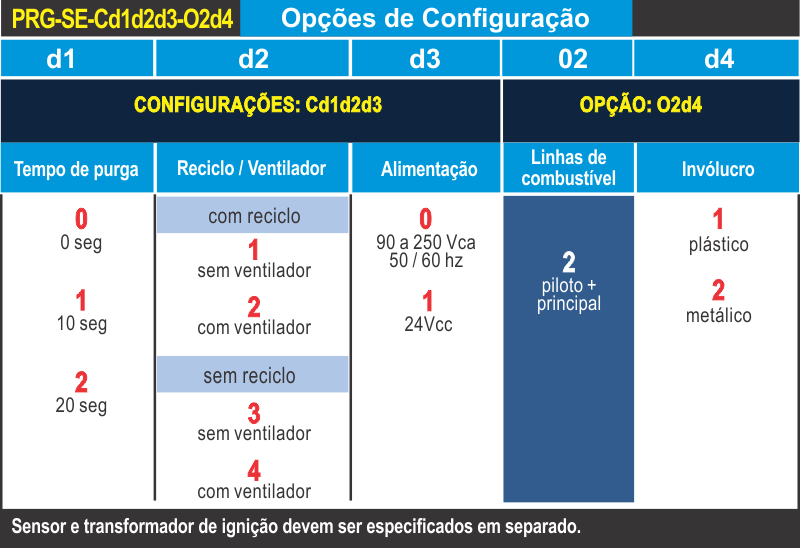

Especifique seu modelo na tabela abaixo escolhendo valores para d1, d2, d3 e d4.

Aplicação

Programador para sistema têrmico com duas linhas de combustível – piloto e principal – a gás de média potência (até 1.200kW/1.000.000kcal/h) e ciclo de uso não contínuo (liga/desliga o queimador em um período menor a 24 horas (ABNT NBR 12313).



Funcionamento
Após a energização com as chaves limites e de controle habilitadas o programador inicia ciclo para partida segura verificando a não existência de chama antecipada e o estado aberto “não fluxo de ar” do contato associado ao ventilador, logo habilita o ventilador e verifica o estado fechado “fluxo de ar” do contato associado ao ventilador e inicia a contagem de tempo de ventilação para a partida o que permite a evacuação forçada dos eventuais gases combustíveis presentes na câmara de combustão. Logo começa a partida do sistema térmico habilitando a ignição e a entrada do gás combustível no queimador piloto se confirmada a formação de chama habilita a entrada de combustível para o queimador principal e entra em modo de operação mantendo habilitadas as entradas de combustível e supervisão de chama.



Características técnicas
Alimentação: 90 a 250Vca, 50/60Hz ou 24Vcc
Temperatura: 0°C a 60°C
Entrada para sinal de sensor:
-Ionização – gás – vide sensor SEL-HT

Espera para iniciar a partida ou ventilação (purga): 0, 10 e 20 segundos
Distancia programador/sensor: até 8 metros
Proteção: IP 40 (ABNT NBR 6146) para PRG-SE-O21 (invólucro plástico) e IP 55 (ABNT NBR 6146) para PRG-SE-O22 (invólucro metálico).
Contatos de saida: 2A/250Vca carga resistida
Conexão elétrica: terminais externos PRG-SE-O21 e terminais internos para
PRG-SE-O22
Garantia: 12 meses
