Modelo:
PRG-E-d1-d21-Cd3d4-PD5

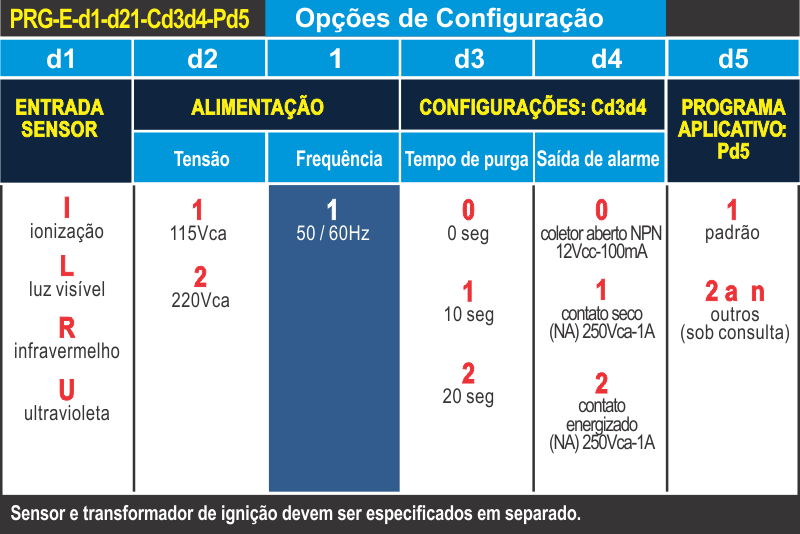

Especifique seu modelo na tabela abaixo escolhendo valores para d1, d2, d3, d4 e d5.

Aplicação
Programador para sistema térmico com uma linha de qualquer tipo de combustível e baixa potência (até 120kW/100.000kcal/h) com ciclo de uso não contínuo (liga/desliga o queimador em um período menor a 24 horas) (ABNT NBR 12313).



Funcionamento
Após energização com as chaves limites e de controle habilitadas, o programador inicia ciclo para partida segura, verificando a não existência de chama antecipada e inicia a contagem do tempo de espera para o inicio da partida, o que permite a evacuação por convecção natural dos eventuais restos de gases combustíveis presentes na câmara de combustão.
Logo começa a partida do queimador habilitando a ignição e entrada de gás combustível. Se confirmada a formação de chama entra em modo de operação, mantendo habilitadas a entrada do gás combustível e a supervisão de chama.



Características técnicas

Alimentação: 115Vca, 50/60Hz ou 220Vca, 50/60Hz
Temperatura: 0°C a 60°C
Entrada para sinal de sensor:
– Ionização – gás – vide sensor SEL-HT
– Visível – óleo – vide sensor SEL-SV-L
– Infravermelho – óleo – vide sensor SEL-SV-R
– Ultravioleta – gás ou óleo – vide sensor SEL-SV-U

Espera para iniciar a partida (purga): 0, 10 e 20 segundos
Distancia programador/sensor: até 8 metros
Proteção: IP 40 (ABNT NBR 6146)
Contatos de saida: 2A/250Vca
Conexão elétrica: conector externo de encaixe
Garantia: 6 meses
