Modelos:
PRG-le-d1-d21-d3-Cd4d5d6-Pd7-Od8

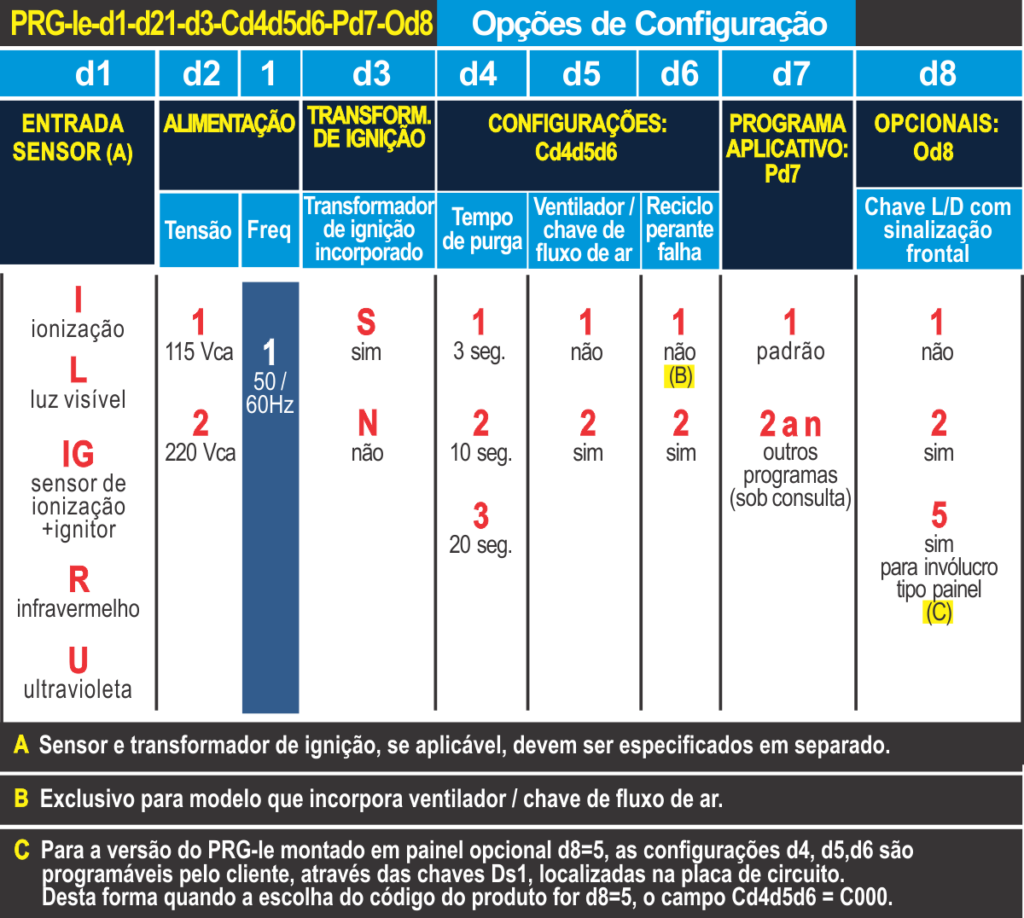

Especifique seu modelo na tabela abaixo escolhendo valores para d1, d2, d3, d4, d5, d6, d7 e d8.

Aplicação

Programador para sistema térmico com duas
linhas – piloto e principal – de qualquer tipo de combustível
de média potência (até 1.200kW/1.000.000kcal/h) com ciclo
de uso não contínuo (liga/desliga o queimador em um período menor a 24 horas). (ABNT NBR 12313).



Funcionamento

Após energização com as chaves limites e de controle
habilitadas o programador inicia ciclo para partida segura
verificando a não existência de chama antecipada e
o estado aberto “não fluxo de ar” do contato associado
ao ventilador, logo habilita o ventilador e verifica o estado
fechado “fluxo de ar” do contato associado ao ventilador
e inicia a contagem do tempo de ventilação para a partida
o que permite a evacuação forçada dos eventuais restos de gases combustíveis presentes na câmara de combustão. Logo começa a partida do sistema térmico habilitando a ignição e a entrada de combustível no queimador piloto, se confirmada a formação de chama, habilita a entrada de combustível para o queimador principal e entra em modo de operação mantendo habilitadas as entradas de combustível e supervisão de chama.



Características técnicas
Alimentação: 115Vca, 50/60Hz ou 220Vca, 50/60Hz
Temperatura: 0°C a 60°C
Entrada para sinal de sensor:
– Ionização – gás – vide sensor SEL-HT
– Visível – óleo – vide sensor SEL-SV-L
– Infravermelho – óleo – vide sensor SEL-SV-R
– Ultravioleta – gás ou óleo – vide sensor SEL-SV-U

Espera para iniciar a partida ou ventilação (purga): 3, 10 e 20 segundos
Distancia programador/sensor: até 8 metros
Proteção: IP 40 (ABNT NBR 6146) para PRG-le-O21 e IP 55 (ABNT NBR 6146) para PRG-le-O22 (montagem painel).
Contatos de saida: 2A/250Vca carga resistida
Conexão elétrica: terminais externos PRG-le-O1/O2 e terminais internos para PRG-le-O5 (montagem painel).
Garantia: 12 meses
