Modelos:
CHM-P-d1d21-Rd3

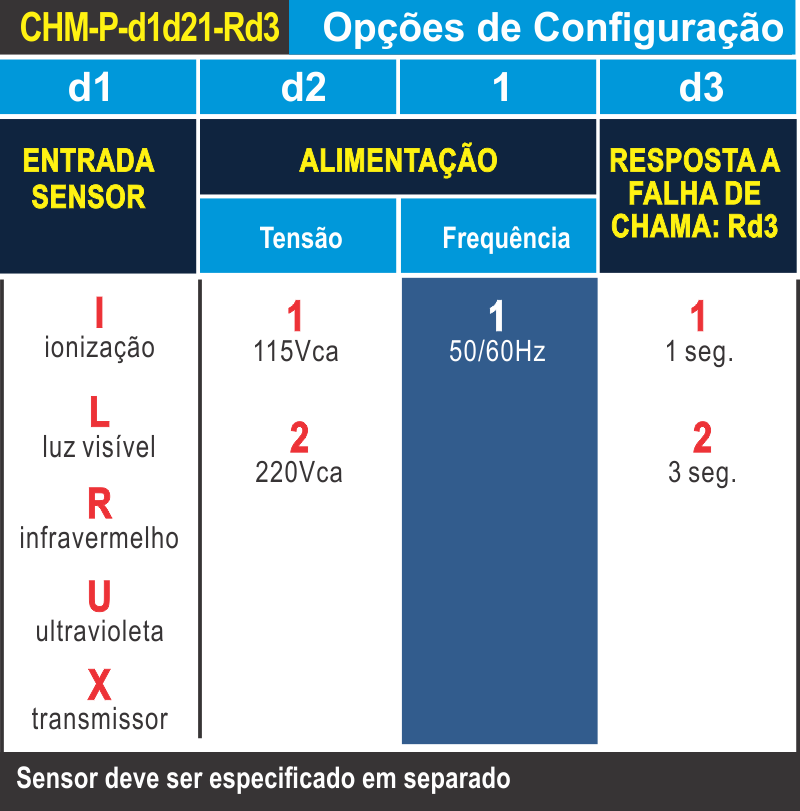

Especificar o seu modelo na tabela abaixo escolhendo valores para d1, d2 e d3.

Aplicação
Relé detector de presença de chama para queimador
com qualquer tipo de combustível de média potência até
1.200 kW/1.000.000 kcal/hora e ciclo de uso
não contínuo (liga/desliga o queimador em um período
menor a 24 horas) (ABNT NBR 12313).
Quando energizado inicia a supervisão de chama.



Características técnicas

Alimentação: 115Vca, 50/60Hz ou 220Vca, 50/60Hz
Temperatura: 0°C a 60°C
Entrada para sinal de sensor:
– Ionização – gás – vide sensor SEL-HT
– Visível – óleo – vide sensor SEL-SV-L
– Infravermelho – óleo – vide sensor SEL-SV-R
– Ultravioleta – gás ou óleo – vide sensor SEL-SV-U
– Transmissor – gás ou óleo – vide transmissor ACS-TX

Distancia relé/sensor: até 8 metros
Distancia relé/transmissor: até 500 metros
Proteção: IP 40 (ABNT NBR 6146)
Contatos de saida: 2A/250Vca carga resistiva
Conexão elétrica: terminais frontais
Fixação na placa de montagem: parafusos ou trilho DIN 35mm
Garantia: 12 meses
